一、一张导热系数报告，牵动的是整条链的验收
保温材料的卖点只有一个：同样的厚度，谁更保温。而这个能力最终落成一个数字——导热系数 λ，单位 W/(m·K)。它决定保温层设计厚度、决定能效评级、决定工程能不能验收、也决定绿色建材与节能认证能否通过。
问题在于，这个数字极易"报得漂亮"。材料密度稍有波动、含水率偏高、试样表面不平、夹紧力偏大，测出来的 λ 就会往小走。而买方拿到的往往只是一张报告，看不到测试条件。于是行业里反复出现的场景是：厂家自测达标，第三方复检不合格，货已发出，责任扯不清。

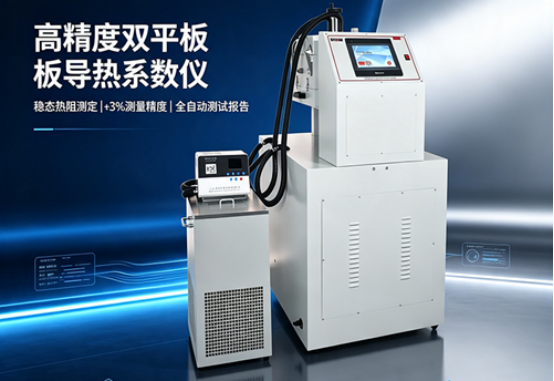

双平板导热系数仪解决的正是这件事——把测试条件锁死，让 λ 变成一个可复现、可追溯、双方都认的数字。它集成水浴恒温设备，所有测量和控制均由计算机自动化操作，广泛用于耐热保温材料生产企业、质量检验部门、高等院校及科研机构。
二、双平板 + 平行热流：为什么这个结构能出准数
仪器通过在样品两面施加不同温度，利用平行热流原理测试材料的导热系数；水浴恒温系统确保试样在恒定温度下受热，测量其热流变化并计算导热系数。
这里的关键词是"平行热流"。导热系数测的是穿过试样的热流密度与温度梯度的比值，一旦热流不是单向穿板、而是从边缘散出去一部分，公式里的分母就失真了，λ 会系统性偏低。双平板结构的作用就是把热流约束在试样的法向，水浴恒温则保证冷热两侧的温度边界足够稳定——边界一晃，热流就晃，而稳态法最怕的就是"还没稳就开始读数"。
三、自动化不是省事，是把"人"从变量里拿掉
设备通过精确的温度控制和热流测量提供高精度数据，测试过程中计算机控制系统自动调节温度和时间，确保稳定的测试环境和高精度的数据输出。
稳态法一次测试动辄需要长时间等待平衡，靠人工盯着温度、手动记录热流，误差几乎不可避免。全自动流程的实际收益有三点：
平衡判据统一。 什么时候算"稳定"，由系统按同一套规则判定，不因操作员性子急而提前。
数据不留白。 温度与热流全程自动采集，事后可回溯曲线，出问题能查。
报告可生成。 测试完成后自动保存数据并生成报告，随时查看或导出。
对质检部门，这三点直接对应"报告能被质疑时拿得出证据"。
四、标准清单：一台设备覆盖六类材料口径
该仪器符合以下国家标准与行业标准：
GB/T 10294-2008《绝热材料稳态热阻及有关特性的测定》——这是绝热材料领域的母标准，也是设备能力的根基
GB/T 3399-1982《塑料导热系数试验方法—护热平板法》
GB/T 10801.1-2002《隔热用聚苯乙烯泡沫塑料》
GB/T 10801.2-2002《绝热用挤塑聚苯乙烯泡沫塑料》
GB/T 3139-2005《纤维增强塑料导热系数试验方法》
GB/T 17794-2008《柔性泡沫橡塑绝缘热制品》
这份清单的结构很清晰：一个通用方法标准打底，向下延伸到塑料、EPS、XPS、纤维增强塑料、橡塑绝热制品五类具体材料。对同时做苯板、挤塑板、橡塑管材的保温材料厂，意味着一台设备可以支撑全系列产品的出厂检验，不必按材料分设机台。
五、把精度指标读懂，谈判才不吃亏
参数表里有两个容易混淆的数字：导热系数测量精度 ±3%、测量数据重复性 ±1%。
重复性 ±1% 说的是"同一台机器、同一个试样、连测多次，结果彼此有多接近"——它反映稳定性。精度 ±3% 说的是"测出来的值离真值有多远"——它反映准确性，前提是设备经过正确校准。一台重复性极好但未校准的仪器，可以稳定地给出错误答案，而且错得很整齐。
所以验收时不能只看重复性。要求厂家提供标准参考板（已知 λ 的标样）实测数据，验证示值是否落在允许偏差内，这比任何指标印刷都可靠。另外温度分辨率为 0.01℃、温度控制精度 0.05℃，配合水浴恒温，才能支撑上面两个百分比。
六、试样尺寸、厚度与夹紧力：三个细节决定成败
试样尺寸 300mm×300mm×H(5～40)mm，标准厚度 25mm。 尺寸足够大是为了削弱边缘效应；厚度上下限则限定了可测材料的范围——太薄的板材热阻过小，温差建立不起来，误差会被放大。
试件平整度要求 0.1mm。 这不是苛刻，是必须。试样与冷热板之间只要有零点几毫米的气隙，就相当于在热路上多串了一层"空气热阻"，而空气的 λ 只有 0.026 左右，结果必然偏低。
夹紧力不大于 2.5kPa。 这一条最容易被忽视。加大夹紧力能改善接触、让数据"好看"，但软质材料（苯板、橡塑、发泡混凝土）会被压缩，孔隙率下降、密度上升，λ 随之改变——测的已经不是原来那块材料了。上限的存在，恰恰是在保护数据的真实性。
七、参数速览
项目 | 规格 |
操作模式 | 自动控制 |
试样尺寸 | 300mm×300mm×H(5～40)mm |
试件平整度 | 0.1mm |
导热系数测量范围 | (0.001～2.000) W/(m·K) |
导热系数测量精度 | ±3% |
测量数据重复性 | ±1% |
温度分辨率 | 0.01℃ |
温度控制精度 | 0.05℃ |
试样厚度 | 标准 25mm，范围 5～40mm |
夹紧力 | 不大于 2.5kPa |
电源 | 220V±10%，2.5kW，50Hz |
重量 | 260kg |
尺寸 | 1100mm×1500mm×1500mm |
八、可测材料与典型场景
塑料、橡胶——塑料制品与橡胶绝缘层的热性能测定；玻璃、纤维板、苯板——评估高温下的热隔离能力，用于建筑与装饰材料检测；挤塑板、发泡混凝土——建筑行业与保温材料生产企业的常规项目；空心玻璃、木板——建筑、家居领域的热绝缘性评估；颗粒料、散料、软料——这一项扩展了设备边界，让不良导体类材料也能进入量化体系。
九、采购与使用建议
先算场地与配电。 整机 1100×1500×1500mm、净重 260kg、功率 2.5kW，需要承重地面、独立 220V 回路，且不宜与强振动设备同区。
验收做两件事。 一是标准参考板比对，验证准确性；二是同一试样连续复测三到五次，看重复性是否真的在 ±1% 内。
流程按四步走。 试样切割到规定尺寸并保证表面平整、贴合夹具；通过触摸屏设定水浴恒温温度与测试时间，保证试样两面温差稳定；启动后温度与热流数据实时记录；结束后自动记录导热系数并生成报告。
安全三条。 电源连接稳定、测试区无易燃物；调整试样时设备必须处于停止状态，防止意外启动；定期校准温度传感器与试样夹具——这一条是长期数据可信的底线。
