发动机燃烧过程测试

目前发动机生产和研发需要通过测量发动机燃烧过程来评价对点火时刻、喷油时刻和喷油脉宽对发动机工作过程的影响，因此需要借助燃烧分析测试工具实现对发动机缸内燃烧过程的测试与分析。邦曼能够根据用户的实际情况帮助用户选择合适的传感器、放大器和燃烧分析仪，为用户提供完成的发动机燃烧过程测试方案。

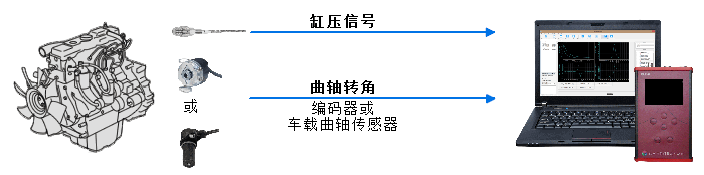

发动机燃烧过程测试系统



发动机燃烧过程测试系统主要包括以下几部分：

• 缸压传感器——压电式传感器，将缸内压力信号转换为电荷信号
• 电荷放大器——将传感器输出的电荷信号转换成电压信号
• 编码器或车载曲轴传感器——产生曲轴角度信号
• 燃烧分析仪与燃烧分析软件——高速处理和采集曲轴角度信号和缸压信号，对采集到的信号进行热力学分析



 测试系统方案

• 针对需要建立全新测试环境的用户，没有缸压传感器与放大器，只需要购买缸压传感器、角标传感器，然后配合CA3001A1（单通道）或CA3001A4（四通道）集成电荷放大器的燃烧分析仪即可建立燃烧分析测试平台，实现发动机的燃烧过程分析

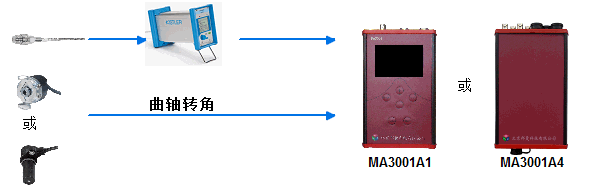

• 针对需要升级已有测试环境的用户，如果已经具备缸压传感器与电荷放大器，则只需要购买MA3001A1（单通道）或MA3001A4（四通道）不集成电荷放大器的燃烧分析仪，将放大器输出信号连接到燃烧分析仪即可建立燃烧分析测试平台，实现发动机的燃烧过程分析

2016-03-18 13:44
