垂直成束电缆燃烧试验机丙烷喷灯式电线阻燃检测设备

本文将为大家介绍成束电缆燃烧机垂直火焰蔓延抑制能力测试仪适用场景行业、标准、核心参数及产品特点的内容，工业可靠性测试设备源头工厂，高低温、老化、腐蚀试验箱，设备选型、方案定制、技术答疑，欢迎行业伙伴交流合作！

咨询热线：18297925378（微信同号）

一、产品简介：对标国标，精准检测线缆阻燃性能

成束电线电缆燃烧试验机严格依据GB/T18380.31-2008标准制造，等效采用IEC60332‑3‑10：2000国际标准，是电线电缆行业核心阻燃检测设备。设备主要用于评价垂直安装的成束电线电缆或光缆，在规定试验条件下抑制火焰垂直蔓延的能力，经济耐用，广泛应用于线缆生产厂、第三方检测实验室、材料研发机构。

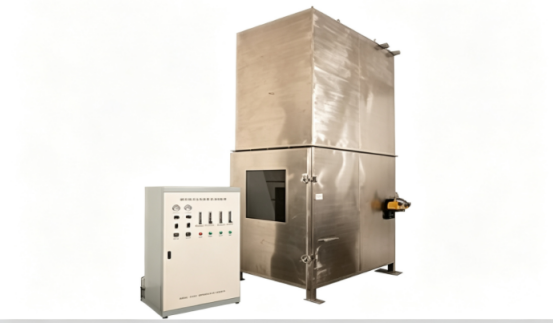

整套设备分为自立式密封燃烧箱体与独立电气控制柜两部分。箱体采用不锈钢结构，内部包覆65mm厚矿物纤维保温层，传热系数0.7W∙m⁻²∙K⁻¹，隔热性能稳定。箱体底部设置进气口，顶部预留出气口，风道系统经过精密设计，保障试验过程气流稳定，满足标准对通风量的要求。箱侧配备不锈钢包边钢化玻璃观察窗，试验人员可全程直观观测试样燃烧状态。

二、核心结构设计，满足标准试验工况

燃烧箱体外形尺寸2500mm×3200mm×4500mm，箱体底部由40×40mm方通支架支撑。箱内可装配两种规格钢梯：500mm标准型钢梯、800mm加宽型钢梯，适配不同试样敷设需求。钢梯与箱后墙间距150mm，钢梯最低横档离地400mm，电缆试样最低处距离地面约100mm，完全贴合国标安装尺寸要求。

引燃系统采用丙烷带型喷灯，支持单喷灯、双喷灯自由切换。喷火板带有242个Φ1.32mm交错排布燃烧孔，两侧配置导向小孔，维持火焰稳定。配套转子流量计与文丘里混合器，精准控制燃气与空气配比。在100kPa、20℃基准条件下，空气流量77.7±4.8L/min，丙烷流量13.5±0.5L/min。喷灯水平安装，位置参数严格按照国标设定，保证供火位置准确，试验数据重复性好。

设备自带烟尘收集洗涤装置，搭配370W循环水泵，在不改变箱内空气流量前提下净化燃烧废气。试验结束可启动喷洒装置强制熄灭火焰；排风系统配置2台螺旋排风扇，搭配2.0mm不锈钢密封推拉板，快速排出箱内烟气。

三、一体化控制系统，操作简单、数据记录可靠

独立控制柜集成流量、压力、温度监测模块，可实时显示空气压力、燃气压力、箱内燃烧温度。燃烧计时模块支持0~99.99S/M/H范围自由设定。点火启动后自动开始燃烧计时；供火时间结束，系统自动切换至续燃计时。当试样火焰熄灭，操作人员按下续燃暂停按键，计时器锁定当前续燃时长，方便记录试验结果。

控制柜集成点火、停止、风机、循环水泵、单/双喷灯切换等功能按键，操作逻辑清晰。整机供电AC220V 50Hz，开机即可投入试验。配套全套试验辅件：内焰接触点标示尺、纸尺寸示尺、试验长度尺，黑色烤漆试样固定架，开箱即可搭建完整试验环境。

四、适用场景与产品优势

本设备适用于电线电缆、通信光缆的阻燃型式检验、出厂抽检，也可用于线缆新材料研发燃烧对比试验。

设备优势：标准符合性高，试验数据稳定；一体化烟尘净化，改善实验室环境；计时系统自动切换，减少人为记录误差；一机兼容两种钢梯规格，满足不同试样；设备成熟，线缆行业大量采购使用，性价比突出。

五、选购说明

采购时可按需选配单喷灯或双喷灯配置，设备出厂附带全套试验辅件。厂家支持设备调试、操作培训，帮助实验室快速搭建成束线缆燃烧测试项目。

如需了解设备详细技术参数、试样测试方案及报价，可联系小编获取完整资料。
