UL94水平垂直燃烧测试仪阻燃等级评判标准

F241水平垂直燃烧测试仪是一款用于测定纺织品、电子电工产品、塑料及非金属材料燃烧性能的试验仪器。通过模拟材料周围环境早期着火情况，测试其水平或垂直方向的燃烧特性，如易燃性能、燃烧速率及火焰蔓延程度。

UL94水平垂直燃烧试验机是我司上海千实精密机电科技有限公司自主研发生产的测试设备，性能稳定，测试精准，售后服务齐全。

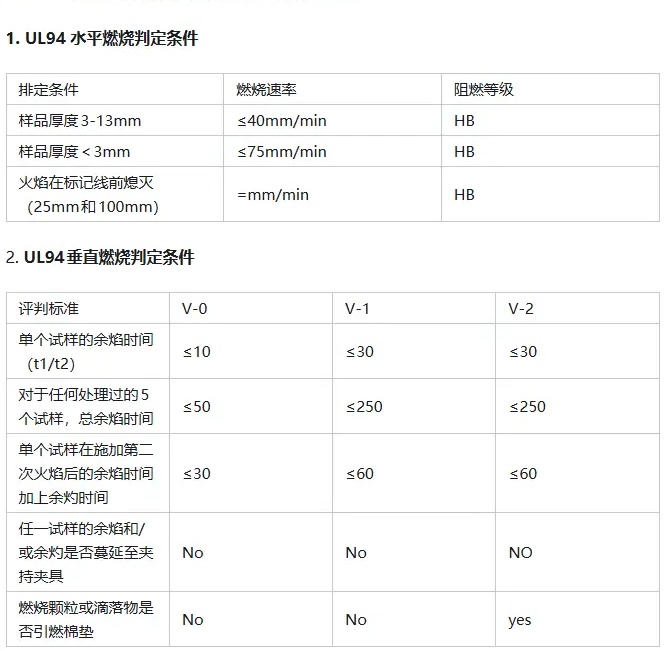

阻燃等级评判标准：

》》》更多关于测试设备：https://www.qinsun-lab.cn/

符合标准：

UL94-2023 HB、V-0、V-1、V-2、5V、HF-1、HBF、HF1、HF2 设备和器具部件塑料材料的可燃性测试

GB/T 2408-2021 塑料 燃烧性能的测定 水平法和垂直法

IEC 60695-11-10 着火危险试验 第11-10部分：试验火焰 50W水平和垂直火焰试验方法

GB/T 5169.16 电工电子产品着火危险试验 第16部分：试验火焰 50W水平与垂直火焰试验方法

GB/T 5169.22 电工电子产品着火危险试验 第22部分：试验火焰 50W火焰.装置和确认试验方法

ISO 1210 塑料.与小火焰接触的小试样形式的塑料易燃特性的测定

GB/T 13488 橡胶燃烧性能测定 垂直燃烧法

ASTM D4804 测定非硬质固体塑料易燃性的标准试验方法

ASTM D3801 垂直位置测量固体塑料比较燃烧特性的标准试验方法

主要参数：

1.环境温度：室温～40℃，相对湿度：≤75%

2.燃烧角度：0°、20°、45°、90°可选择

3.火焰高度：20mm～130mm 可调

4.火焰温度：(100～1000)℃ 可调

5.气体流量：0ml/min～1000ml/min可调

6.燃烧灯：内径 9.5±0.3mm，长度 100mm±10mm

7.箱体容积：大于0.5立方米(支持非标定做0.75m³、1m³)

8.气源：甲烷气体(液化石油气)

9.计时范围：0～999.9s

10.施焰时间：0～999.9s

11.余焰时间：0～999.9s

12.余灼时间：0～999.9s

13.外型尺寸：宽1160mm×深600mm×高1310mm(含脚)

14.仪器重量：约100kg

操作使用：

测试模式与参数设置：

‌选择模式‌：开机后选择测试模式(水平法HB、垂直法V-0/V-1/V-2或自定义模式)，并根据试样是否熔融选择单次或多次燃烧模式。

‌关键参数设置‌：

‌火焰高度‌：20±2mm(50W)或20±1mm(500W)

‌施焰时间‌：根据标准设置(如12秒)

‌燃烧角度‌：水平测试为45°，垂直测试为0°(有熔融物时改为45°)

试样安装与校准：

‌1.水平试样‌：用螺丝固定在齿条上，确保与火焰导向器间距匹配(通常6mm)

‌2.垂直试样‌：悬挂于试样夹，调节上下/左右按钮使火焰对准试样中心。含熔融物时需将喷灯座调至45°

‌3.样品尺寸‌：常见尺寸为125mm×13mm×厚(厚≤6mm)，下端距预设棉花层300±10mm

测试执行与数据记录：

‌1.点火与观测‌：点击"启动"按钮(或手动点火)，关闭观察窗照明以减少干扰。观察火焰是否自熄及燃烧时间。

‌2.关键记录‌：

‌余焰时间‌：火焰离开试样后持续燃烧的时间

‌余灼时间‌：移开火源后试样上无焰燃烧的时间

‌燃烧速率‌：自动计算并显示(部分高端机型支持联网数据传输)

3.‌结果判定‌：根据余焰时间、余灼时间及是否点燃脱脂棉等标准判定阻燃等级(如V-0、V-1、V-2)
