手动式撕破强度测试仪单缝法撕裂试验

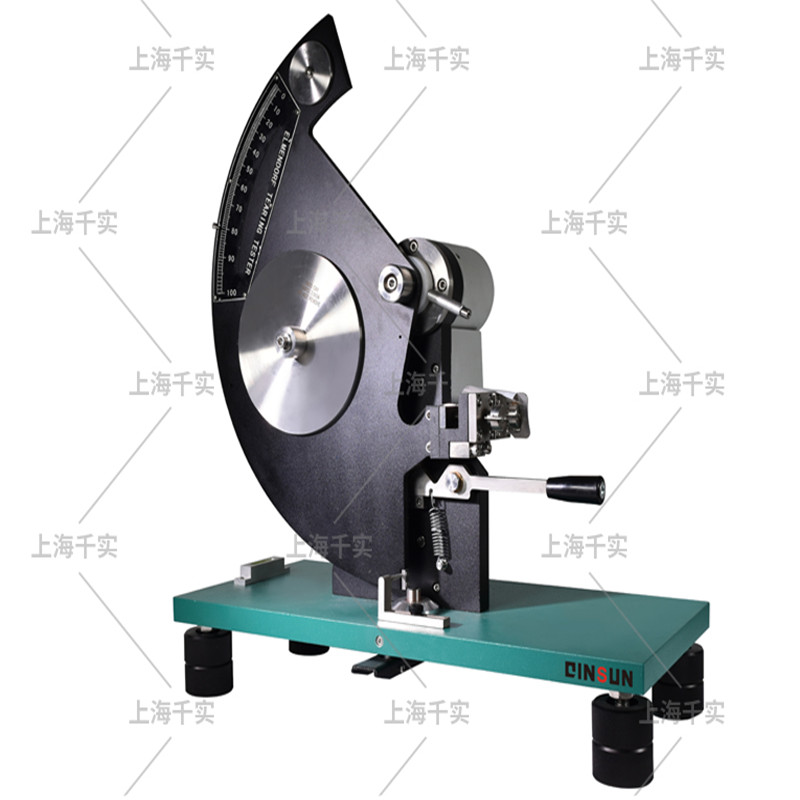

  手动式撕破强度测试仪用于检测纺织品、机织物、非织造布、防护服材料、涂层织物的冲击撕破强力,是我司上海千实自主研发生产的测试设备,我司工程师为大家介绍一下手动式撕破强度仪单缝法撕裂试验原理,希望对每个客户都有所帮助。

  主要参数:

  1、机械式,指针显示;

  2、测试范围:400,800,1600,3200&6400gms(配重可选);

  3、测试精度:±0.5%;

  4、摆锤还原:手动。


  试验原理:

  单缝法撕裂时,织物裂口处形成一个受力三角形。当试样中受力的纬纱逐渐上下分开时,不直接受力的经纱开始与受力的纬纱有某些相对滑动,并逐渐靠拢,形成一个近似的三角形区域。在撕裂口底部,受力三角形中的经纱共同受拉力,其中三角形底边靠前根经纱受力较大,其他各经纱受力按一定的负荷级差逐渐减弱。

  由于纱线间摩擦阻力的作用,滑动是有限的,在滑动时,经纱的张力迅速增大,变形伸长也急剧增加。当构成受力三角形底边的靠前根经纱拉伸至断裂伸长时,这根经纱断裂,第二根经纱的受力状态立即转化为靠前根经纱断裂前的状态,如此反复,经纱一根接一根的连续断裂,形成刀切一样的断裂面。由此可见,单缝法撕裂时,断裂的纱线是非受拉系统的纱线,拉伸力的方向与断裂纱线的原轴向垂直特殊的摆锤,对于测试厚的纺织品可增加高达64,000mN的重量,同时也要使用重型试样切刀。
